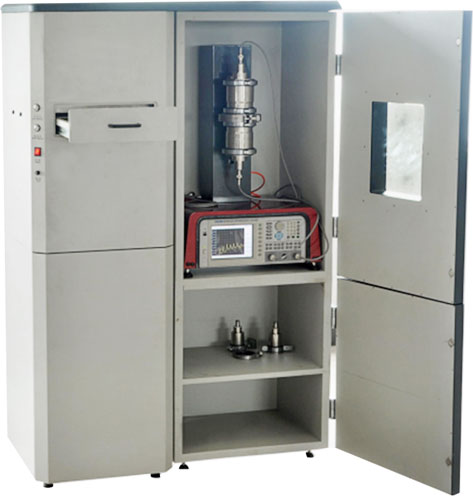

DRK-0047 织物防电磁辐射性能测试仪

产品品牌：德瑞克Drick

检测项目：织物防电磁辐射性能

产品询盘：

咨询热线：0531-85868997 13325139791

可同时完成法兰同轴法、屏蔽箱法两种测试方法。屏蔽箱与法兰同轴测试仪合而为一，提高测试效率，缩减占地面积。可提供 300K～3GHz 电磁波，方便进行各种防辐射测试。

产品细节

DRK-0047 织物防电磁辐射性能测试仪，设备可同时完成法兰同轴法、屏蔽箱法两种测试方法。屏蔽箱与法兰同轴测试仪合而为一，提高测试效率，缩减占地面积。可提供 300K～3GHz 电磁波，方便进行各种防辐射测试。织物防电磁辐射性能测试仪用途：用于纺织品对电磁波屏蔽效能的测量。

符合标准：

GB/T25471、GB/T23326、 QJ2809、SJ20524 等标准。

仪器特性：

1、液晶屏显示，全中文菜单操作；
2、主机导体采用优质合金钢制作，表面镀镍处理，坚固耐用；
3、上、下行机构采用合金丝杆驱动，进口导轨导向，使导体夹持面对接精准；
4、测试数据及图形可打印输出；
5、仪器配有通讯接口，联接 PC 后，可动态显示波普图形。专用测试软件可以消除系统误差（归一化功能，可自动消除系统误差）；
6、提供 SCPI 指令集，提供测试软件二次开发技术支持；
7、扫频点数可设置，最多达 1601 个。
8、配套自主研发的 Meas&Ctrl 测控系统，包括：⑴硬件：测控用多功能电路板；⑵软件：①V1.0 多功能测试软件；②Meas&Ctrl 2.0 多功能测控软件。

技术参数：

1、频率范围：屏蔽箱 300K～30MHz；法兰同轴 30MHz～3GHz
2、信号源输出电平：-45～+10dBm
3、动态范围：≥95dB
4、频率稳定度：≤±5x10-6
5、线性刻度：1μV/DIV～10V/DIV
6、频率分辨率：1Hz
7、信号纯度：≤-65dBc/Hz(偏 10KHz)
8、电平准确度：≤±1.5dB（25℃±5℃，-45dBm ～ +5 dBm）
9、谐波抑制比: ≥30dB(1MHz～3000MHz)，≥25dB(300KHz～1MHz)
10、方向性: ≥50dB（矢量校准后）
11、功率扫描：-8dBm～+5dBm
12、接收机功率分辨率：0.01dB
13、最大输入电平：+10dBm
14、输入损坏电平：+20dBm（直流 +25V）接收机分辨率带宽：100Hz～20KHz
15、特征阻抗：50Ω
16、电压驻波比：<1.2
17、传输损耗：<1dB
18、相位分辨力：0.01°
19、相位轨迹噪声：0.5°@RBW = 1KHz，1°@RBW = 3KHz（25℃±5℃，0dBm）
20、试样尺寸：圆形：133.1mm、33.1mm、66.5mm、16.5mm（法兰同轴法）方形：300mm×300mm（屏蔽箱法）
21、外形尺寸：1100mm×550mm×1650mm（L×W×H）
22、环境要求：23℃±2℃，45%RH～75%RH,大气压力 86～106kPa
23、电源：AC 50Hz、220V、P≤113W


供货范围：

1、主机一台；
2、品牌笔记本电脑一台；
3、品牌打印机一台；
4、取样器一套（直径 133.1mm、33.1mm、66.5mm、16.5mm 各一只）；
5、产品质量跟踪信息反馈单四张；
6、产品合格证一张；
7、产品使用说明书一份。

注:因技术进步更改资料,恕不另行通知,产品以后期实物为准。
